Données Techniques AEROTOP® SG
Gamme
AEROTOP®
AEROTOP®
AEROTOP®
Type d’appareil
SG10
SG12
SG14
Classe d’efficacité énergétique
Classe effic.énerg.*, cond. climat. moyen, W55/W35
A++ / A+++
A+++ / A+++
A+++ / A+++
ηs avec conditions climatiques moyennes W55/W35
[%]
141 / 193
150 / 206
151 / 183
Régulation de puissance
ja
ja
ja
Fonction de chauffage
Niveau de puissance min - max
A7/W35
[kW]
3,9 - 12,9
3,9 - 15,5
3,9 - 18,2
Puissance calorifique nominale
[kW]
5,10
7,15
9,15
Puissance absorbée nominale
[kW]
0,95
1,32
1,78
COP
5,35
5,40
5,13
Niveau de puissance min - max
A2/W35
[kW]
3,4 - 12,2
3,4 - 14,7
3,4 - 17,2
Puissance calorifique nominale
[kW]
5,40
8,20
10,30
Puissance absorbée nominale
[kW]
1,21
1,83
2,40
COP
4,47
4,47
4,29
Niveau de puissance min - max
A-7/W35
[kW]
2,6 - 9,7
2,6 - 11,9
2,6 - 14,1
Puissance calorifique nominale
[kW]
8,30
11,00
13,90
Puissance absorbée nominale
[kW]
2,40
3,33
4,91
COP
3,46
3,30
2,83
Niveau de puissance min - max
A-7/W55
[kW]
2,3 - 9,3
2,3 - 11,3
2,3 - 13,5
Puissance calorifique nominale
[kW]
7,70
10,53
13,30
Puissance absorbée nominale
[kW]
3,36
4,39
6,43
COP
2,29
2,40
2,07
Source d'énergie renouvelable : air
Type ventilateur
Axial
Axial
Axial
Courant volumique côté air (min/max)
[m³/h]
2000 - 5300
2000 - 5700
2000 - 6000
Temp. entrée air min.
[°C]
-20
-20
-20
Temp. entrée air max.
[°C]
35
35
35
Limites de fonctionnement air/eau
[°C]
-20°C / 45°C
-10°C / 60°C
35°C / 60°C
-10°C / 60°C
35°C / 60°C
-20°C / 45°C
-10°C / 60°C
35°C / 60°C
-10°C / 60°C
35°C / 60°C
-20°C / 45°C
-10°C / 60°C
35°C / 60°C
-10°C / 60°C
35°C / 60°C
Données électriques
Courant nominal Circuit de charge
[V/Ph/Hz]
400 +/-6% /3 /50
400 +/-6% /3 /50
400 +/-6% /3 /50
Courant nominal Circuit de commande
[V/Hz]
230 / 50
230 / 50
230 / 50

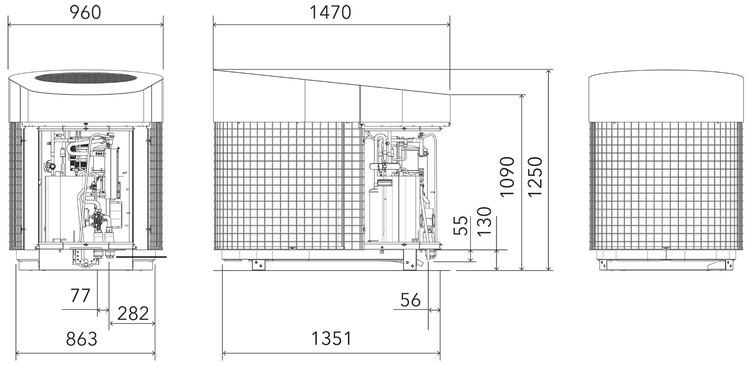

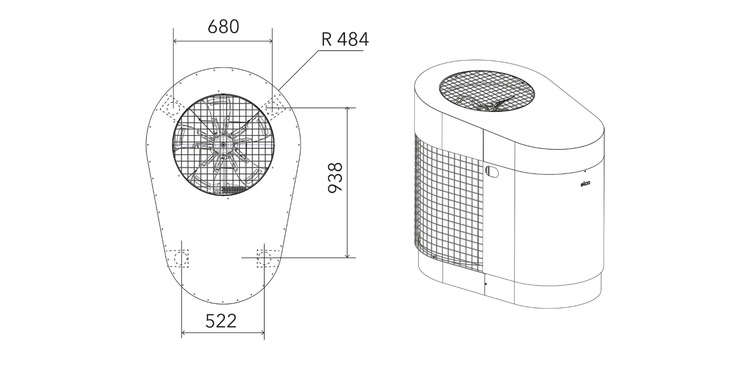

Encombrements / Poids
Hauteur
[mm]
1140 - 1290
1140 - 1290
1140 - 1290
Largeur
[mm]
960
960
960
Profondeur
[mm]
1470
1470
1470
Poids acier inox
[kg]
255
255
255
Poids aspect acier inox
[kg]
240
240
240
Circuit froid
Compresseur
Double piston rotatif
Double piston rotatif
Double piston rotatif
Fluide caloporteur
R410A
R410A
R410A
Quantité fluide caloporteur
[kg]
4,265
4,265
4,265
GWP
2088
2088
2088
Équivalence CO2
[t]
8,91
8,91
8,91
Huile du circuit frigorifique
VG74
VG74
VG74
Quantité huile circuit frigorifique
[l]
1,4
1,4
1,4
Niveau acoustique
Niveau de puissance acoustique LWA ext.
(EN 12102)
dB(A)
53
54
58
Niveau de puissance acoustique LWA ext.
(Silent Mode)
dB(A)
51
51
55
*Classe d’efficacité énergétique conformément à la règlement (CE) 811/2013. Classes labellisées produit: A+++ à D
